用戶在經行外業道路放養時常常要求測量某個里程（K0+60）的斷面數據。
經常會有用戶詢問橫斷面放養的數據怎么導不出來、或者導出來的斷面是錯誤的。
叮叮今天跟大家說說關于橫斷面那些事。
橫斷面放樣時注意事項
第一步

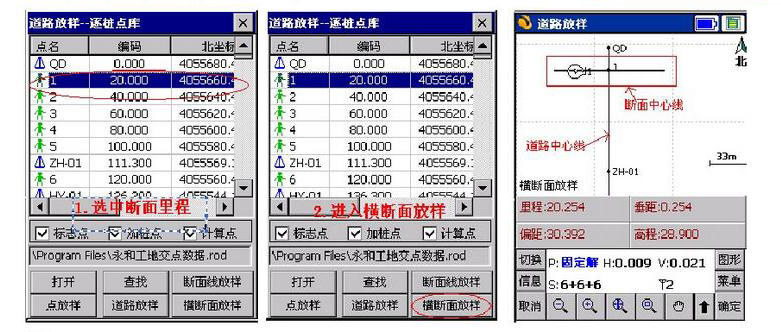

橫斷面放樣必須在橫斷面放樣界面下進行，要測某個里程的斷面時，必須先在道路放樣——逐樁點庫選中該里程點名，再點擊橫斷面放樣，這時經行橫斷面放樣屏幕上會顯示斷面中心線。
第二步
數據儲存文件里面標識代碼為43.這決定了橫斷面放樣的采集成果能否正常導出！必須使用2013年8月1日或之后版本的工程之星3.0
第三步

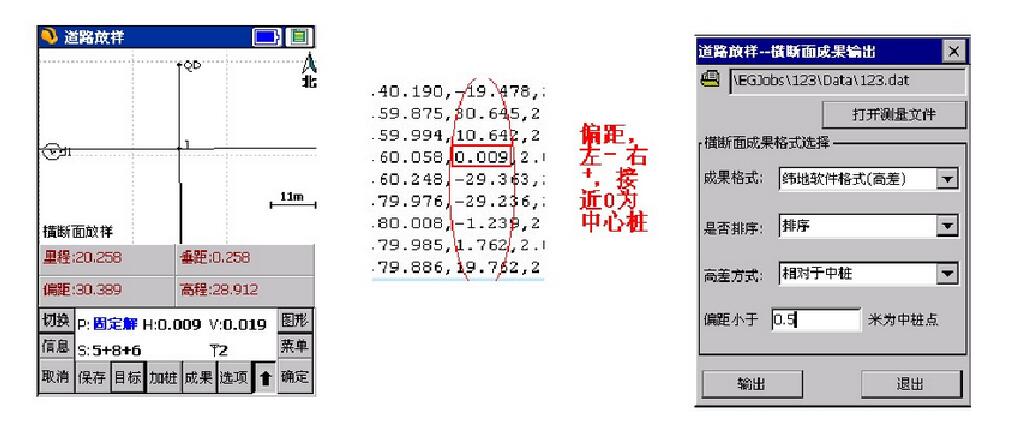

所測斷面中樁必須測量，并且測量中樁偏距于垂距必須盡可能接零，這決定了導出成果的正確性。成果導出時一般設置成0.5米。左右兩側的斷面數據以中樁坐標為基礎。
第四步

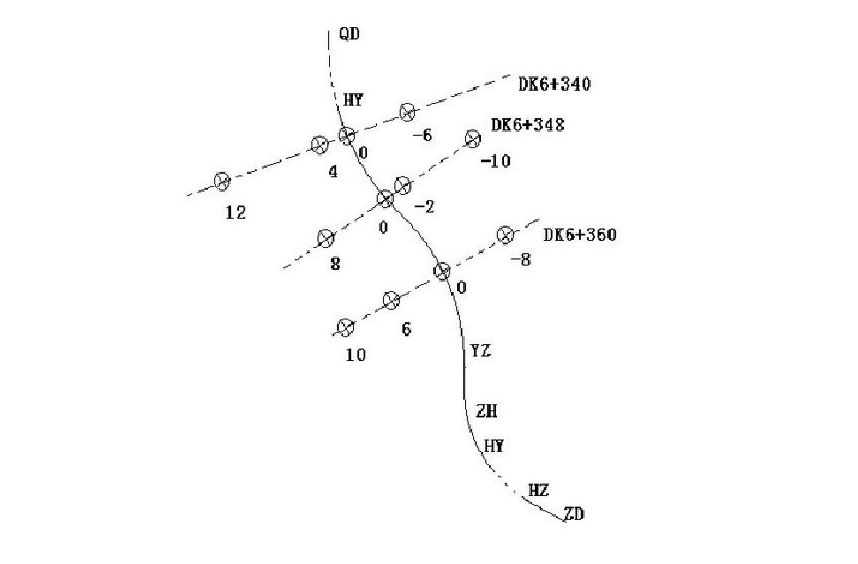

斷面測量先后順序于里程大小無關、同一里程斷面測量先后順序于左右偏距、中心樁無關。
通常，用戶一般的操作失誤導致采集成果不能順利導出，可以手工編輯dat文件再導出。為了能批量編輯數據，同時保持?jǐn)?shù)據的整齊性，可以用Excel經行數據編輯。
第一步

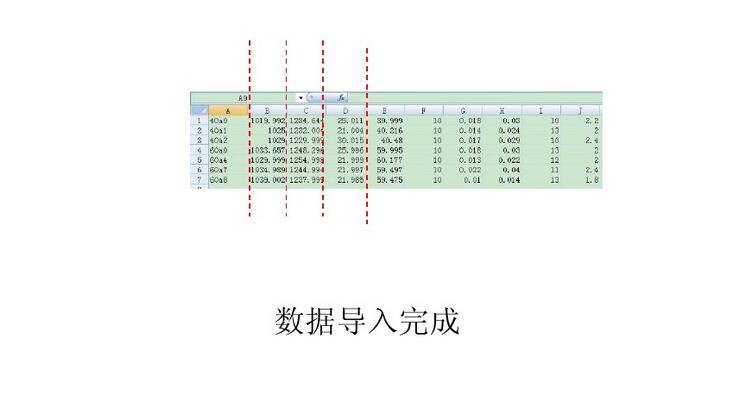

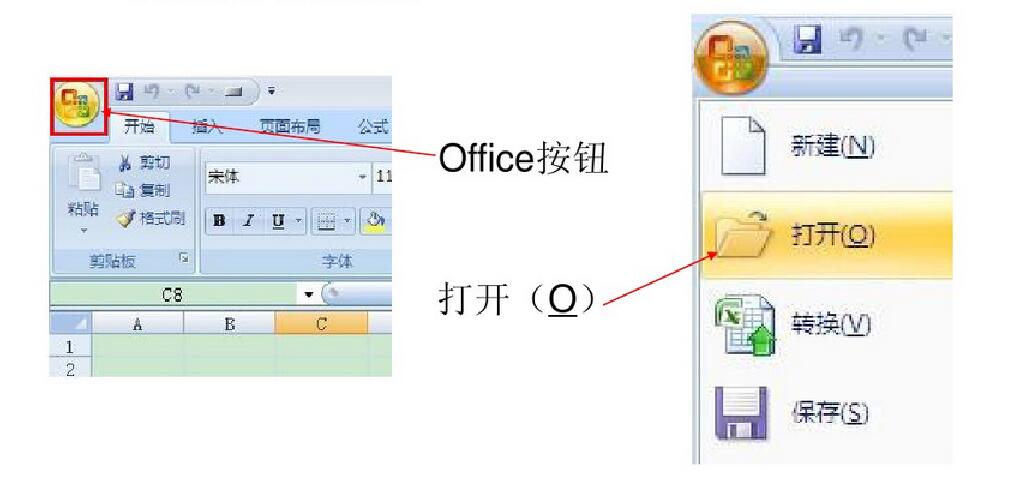

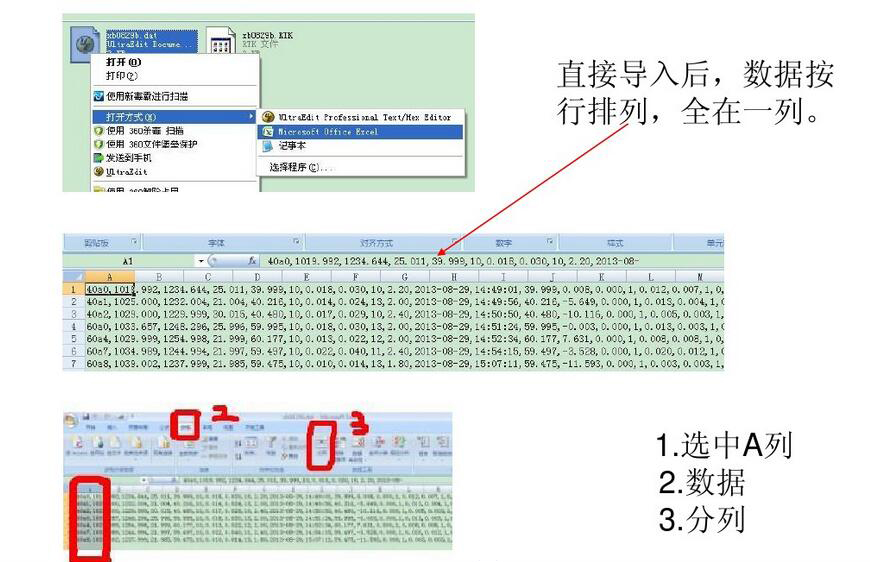

文件引導導入dat文件。
▌
▌
第二步

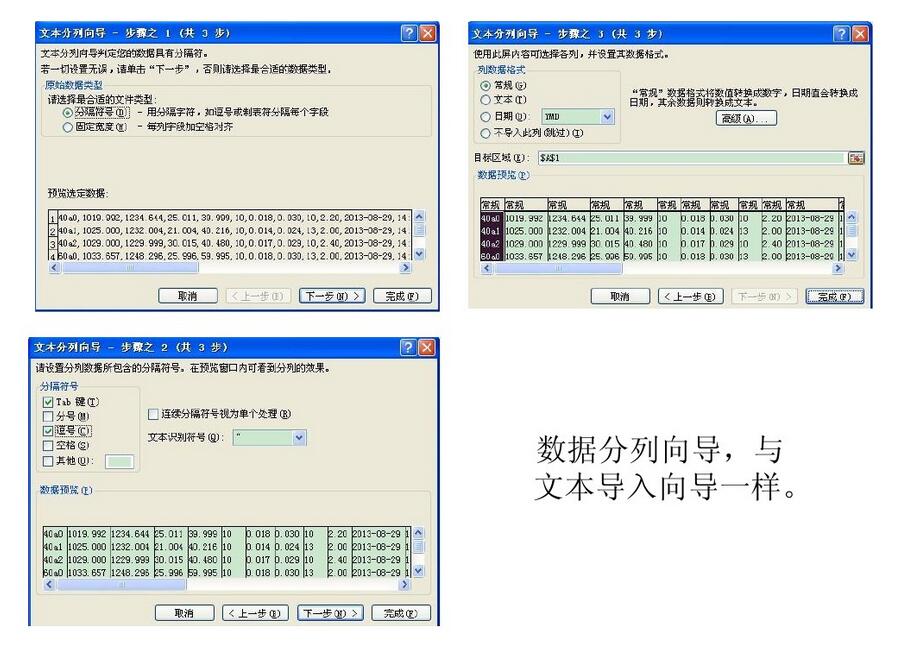

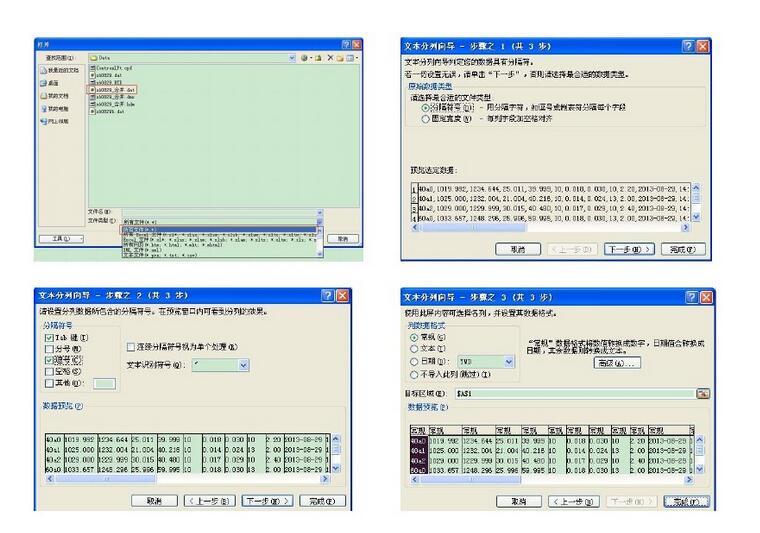

文本導入法
▌
數據編輯
第一步
標識符編輯

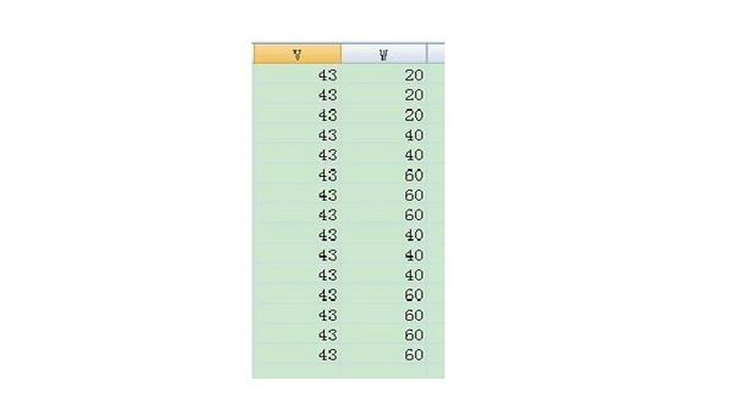

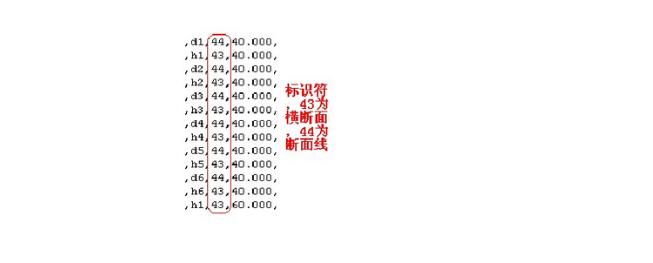

數據第V列為標識符，43為橫斷面放樣數據，44為斷面線數據，把非43修改為43即可。修改時可批量替換或下拉修改、加快速度。
第二步
中樁偏距編輯

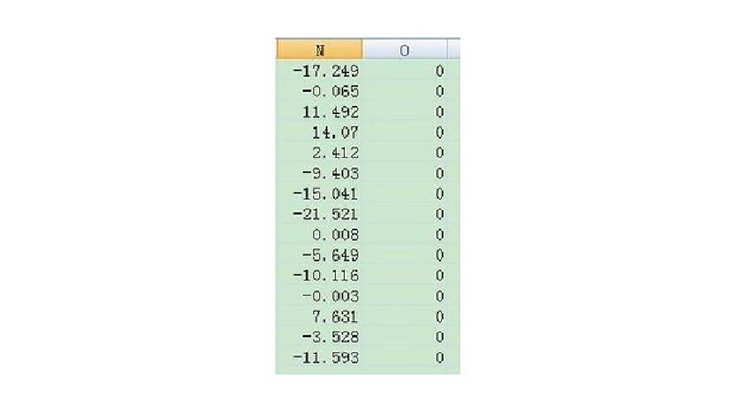

數據第N列為偏距，如果偏距值太大，則不被當作中心樁。由于該斷面沒有中心樁，則會導致該斷面成果導出失??！
第六步

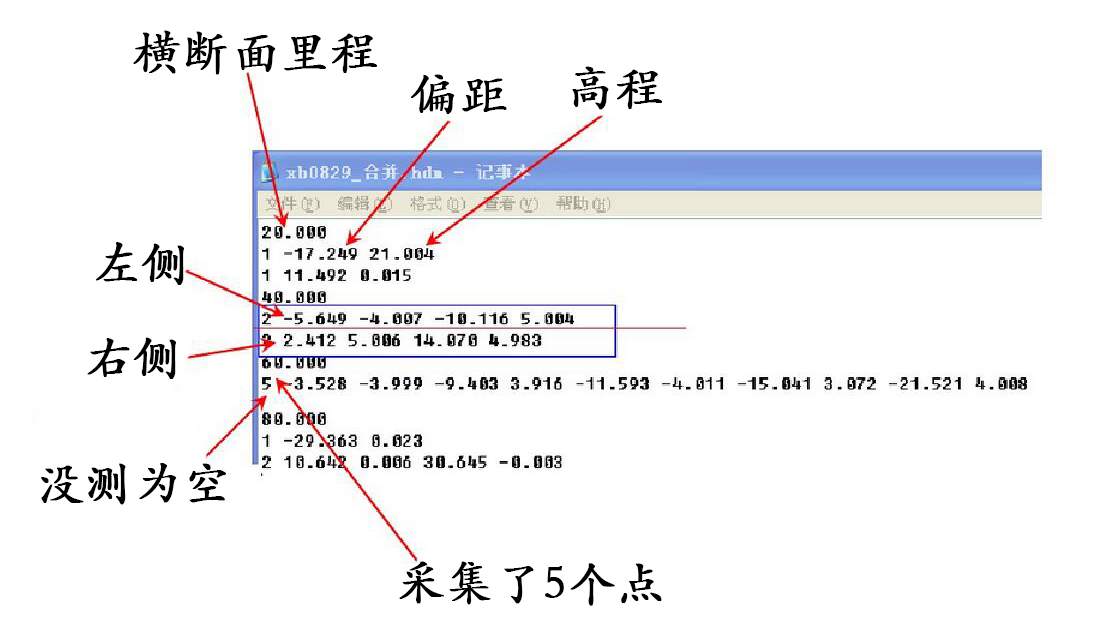

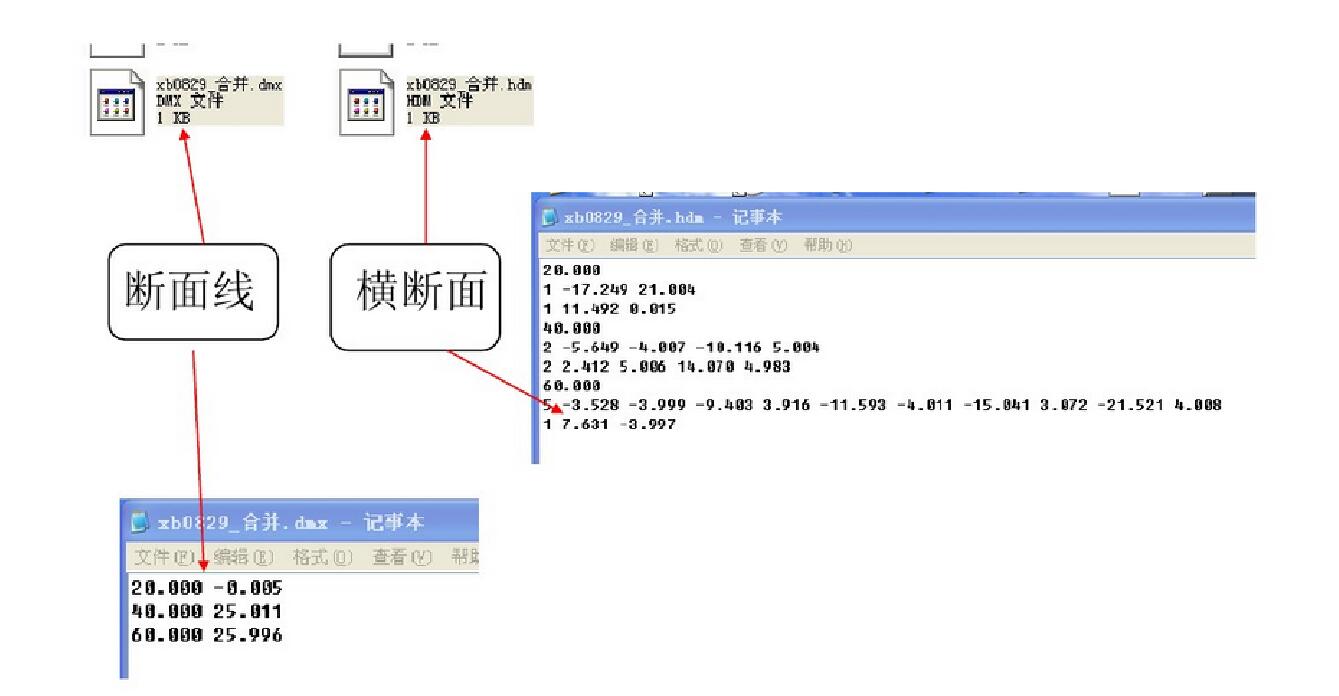

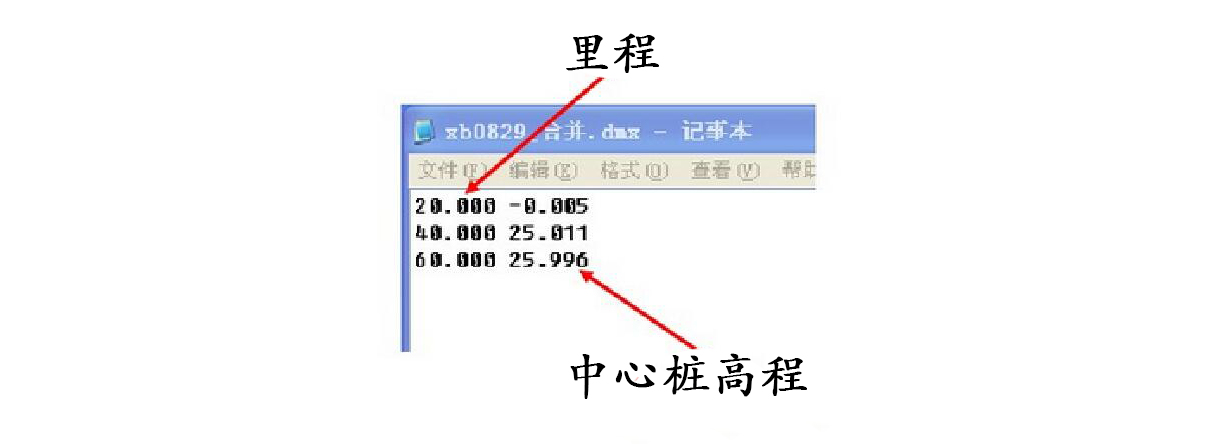

導出橫斷面數據
▌
▌

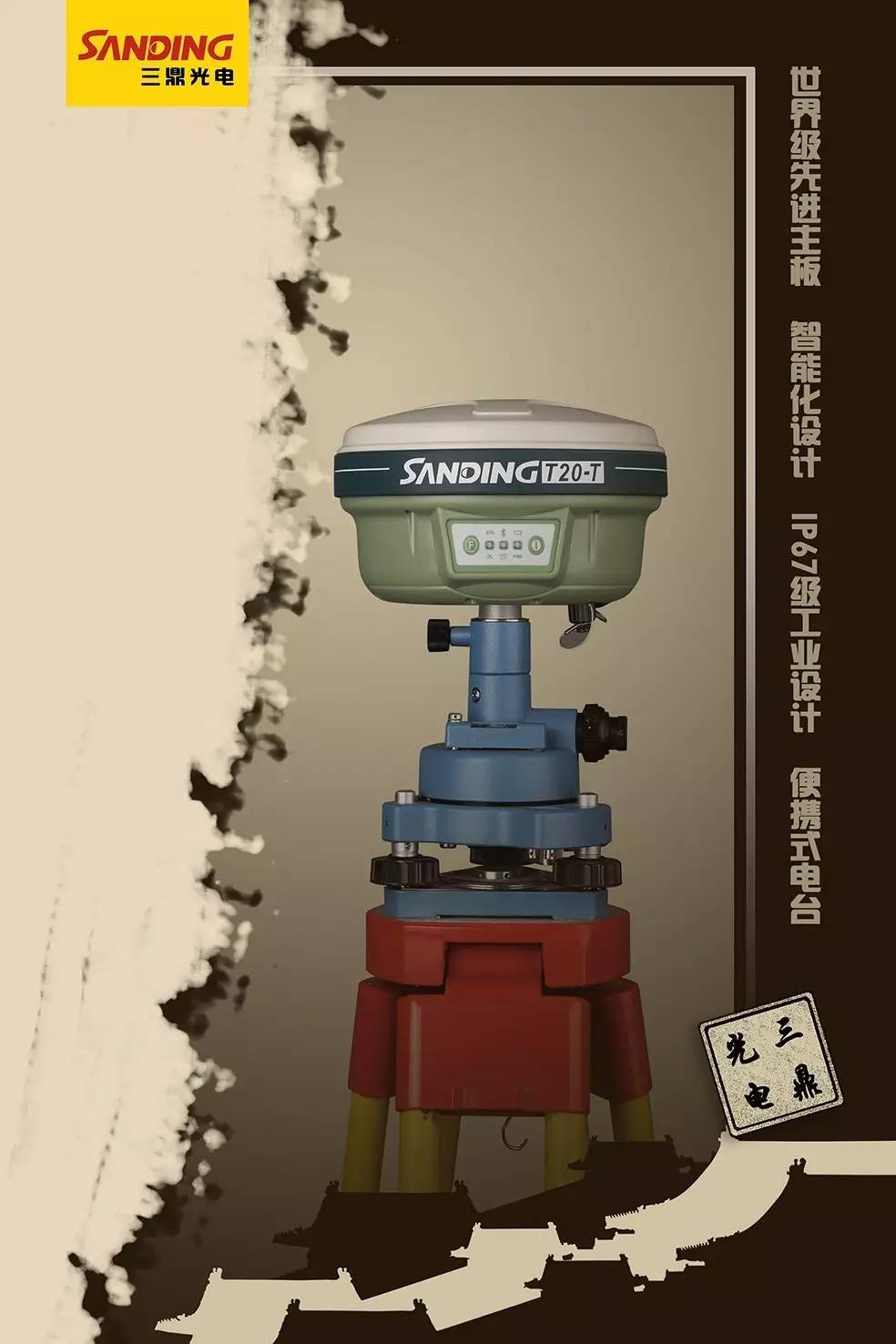

三鼎有T28，T66，T66v，T23T，T20T，RTK供你們選擇。
