三鼎經緯儀結構合理、美觀大方、功能齊全、性能可靠、操作簡單、易學易用，很容易實現儀器的所有功能。接下詳細說說水平角和豎直角測量的步驟：
方法與步驟
經緯儀的操作：
1.激光對中
使用激光對中器對中（僅對有激光對中功能）
?1.調整儀器三個腳螺旋使圓水準器氣泡居中。
?2.按一下對點鍵，激光對中器點亮。
?3. 松開腳架中心螺絲（松至儀器能移動即可），通過觀察激光光斑點與地面標志，小心地平移儀器（勿旋轉），直到激光光斑的中心與地面標志中心重合。
?4.再調整腳螺旋，使圓水準器的氣泡居中。
?5. 再觀察地面標志中心是否與激光光斑中心重合，否則重復3和4操作，直至重合為止。
?6. 確認儀器對中后，將中心螺絲旋緊固定好儀器。
?7.再按一下對點鍵，激光對中器熄滅。
注意：儀器對中后不要再碰三腳架的三個腳，以免破壞其位置。
2.整平
用長水準器精確整平儀器

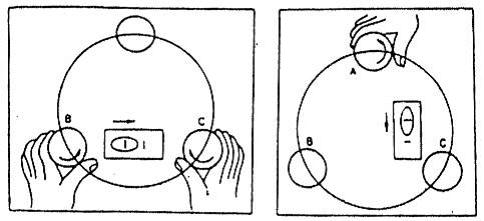

?1.旋轉儀器照準部讓長水準器與任意兩個腳螺旋連線平行，調整這兩個腳螺旋，使長水準器氣泡居中。調整兩個腳螺旋時，旋轉方向應相反（如圖）。
?2. 將照準部轉動90°，用另一腳螺旋使長水準器氣泡居中。
?3.重復1和2，使長水準器在該兩個位置上氣泡都居中。
?4.在1的位置將照準部轉動180°，如果氣泡居中并且照準部轉動至任何方向氣泡都居中，則長水準器安置正確且儀器已整平。
注意觀察腳螺旋的旋轉方向與氣泡移動方向的關系。在4中，氣泡若不居中，應校正長水準器，請參閱校正方法。
長水準器校正方法
?1.在檢驗的4位置，若長水準器的氣泡偏離了中心，先用與長水準器平行的腳螺進行調整，使氣泡向中心移近一半的偏離量。
?2.剩余的一半用校正針對水準器校正螺絲進行調整。
?3.將儀器旋轉180°，檢查氣泡是否居中。如果氣泡仍不居中，重復上述步驟，直至氣泡居中。
?4.將儀器旋轉90°，用第三個腳螺旋調整氣泡居中。重復檢驗與校正步驟直至照準部轉至任何方向氣泡均居中為止。
4.目鏡調整
?1.取下望遠鏡鏡蓋。
?2.將望遠鏡對準天空，通過望遠鏡觀察，調整目鏡旋鈕，使分劃板十字絲最清晰。
觀察目鏡時，眼睛應放松，以免產生視差和眼睛疲勞。當光亮度不足難以看清十字絲時，長按切換鍵照明。
4.目標照準
?1.用粗瞄準器的準星對準目標。
?2.調整望遠鏡調焦旋鈕，直至看清目標。
?3.旋緊水平與垂直制動旋鈕，微調兩微動旋鈕，將十字絲中心精確照準目標，只時眼睛左右上下輕微移動觀察，若目標與十字絲兩影像間有相對移位現象，則應該再微調望遠鏡調焦旋鈕，直至兩影像清晰且相對靜止時止。對較近目標調焦時，順時針轉動調焦旋鈕。較遠目標則逆時針方向旋轉。
注意：
1.若3未調整好，則視差會歪曲目標與十字絲中心的關系，從而導致觀測誤差。
2.用微動旋鈕對目標作最后精確照準時，應保持旋鈕順時針方向旋轉。如果轉動過頭，最好返回再重新按順時針方向旋轉旋鈕進行照準。
3.即使不測豎直角，我們仍建議盡量用十字絲中心位置照準目標。
水平角與豎直角測量
1. 設置水平角右旋與豎直角天頂為0°。

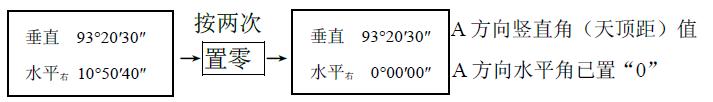

順時針方向轉動照準部（水平右），以十字絲中心照準目標A，按兩次置零鍵，目標A的水平角度設置為0°00′00″，作為水平角起算的零方向。照準目標A時的具體步驟及顯示為：
?

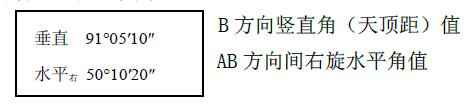

順時針方向轉動照準部（水平右），以十字絲中心照準目標B時顯示為：
?
2.按左/右鍵后水平角設置成左旋測量方式
逆時針方向轉動照準部（水平左），以十字絲中心照準目標A，按兩次置零鍵將A方向水平角置“0”。步驟和顯示結果與（1）之A目標相同。
逆時針方向轉動照準部（水平左），以十字絲中心照準目標B時顯示為：
3.天頂距與垂直角的測量

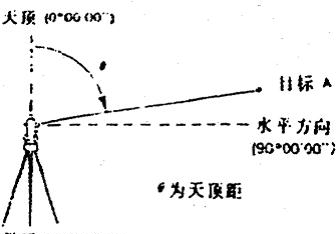

?1.天頂距：如豎直角選擇天頂方向為0°,測得（顯示）的豎直角V為天頂距，如圖。
天頂距=（L+360°－R）/2
指標差=（L+R－360°）/2

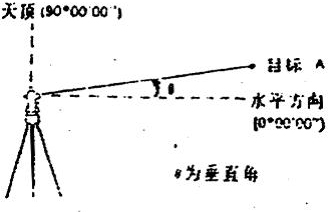

?2.垂直角：如豎直角選擇水平方向為0°，則測得（顯示）的豎直角V為垂直角，如圖。
垂直角=（L±180°－R）/2
指標差=（L+R－）/2
注意：
若指標差|i| ≥16″，進行豎盤指標零點設置檢驗與校正。
4.豎盤指標差（i角）和豎盤指標零點設置
?檢驗
?1. 安置整平好儀器后開機，將望遠鏡照準任一清晰目標得豎直角盤左讀數L。
?2.中轉望遠鏡再照準A，得豎直角盤右讀數R。
?3.若豎直角天頂為0°，則I=(L+R –360°)/2；若豎直角水平為0°，則I= (L+R –180°)/2或（L+R -540°）/2
?4. 若|I|≥16″，則需對豎盤指標零點重新設置。
?校正（豎盤指標零點設置）
?1. 整平儀器后，在切換模式下，按一下角坡鍵顯示：
垂直90°20′30″
補償SET--1
?2.轉動儀器精確照準與儀器同高的遠處任一清晰穩(wěn)定目標A，按置零鍵，顯示：
垂直90°20′30″
補償SET--2
?3. 中轉望遠鏡，盤右精確照準同一目標A，按置零鍵，設置完成，儀器返回測角模式。
?4.重復檢驗步驟重新測定指標差1。若指標差仍不符合要求，則應檢查校正（指標零點設置）的1.2.3.步驟的操作是否有誤，目標照準是否準確等，按要求再重新進行設置。
?5.經反復操作仍不符合要求時，應送廠檢修。
注意：
零點設置過程中所顯示的豎直角是沒有經過補償和修正的值，只供設置中參考不能作他用。
4.豎直角的零方向設置

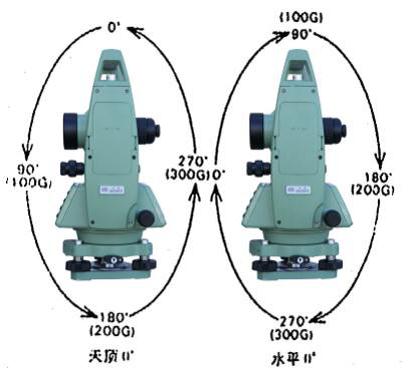

豎直角在作業(yè)開始前就應依作業(yè)需要而進行初始設置，選擇天頂方向為0o或水平方向為0o。（方法參閱初始設置說明）兩種設置的豎盤結構如圖所示：
