722系列全站儀說明書

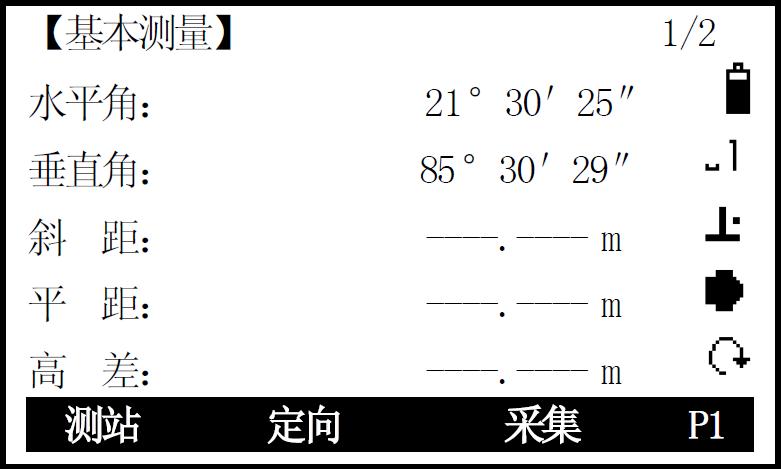

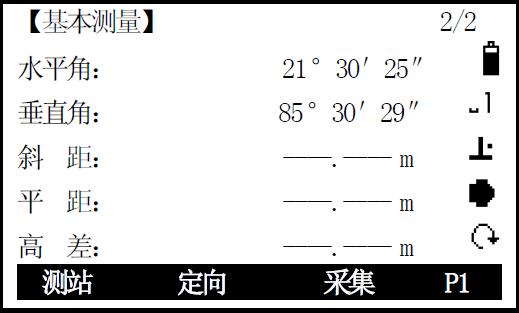

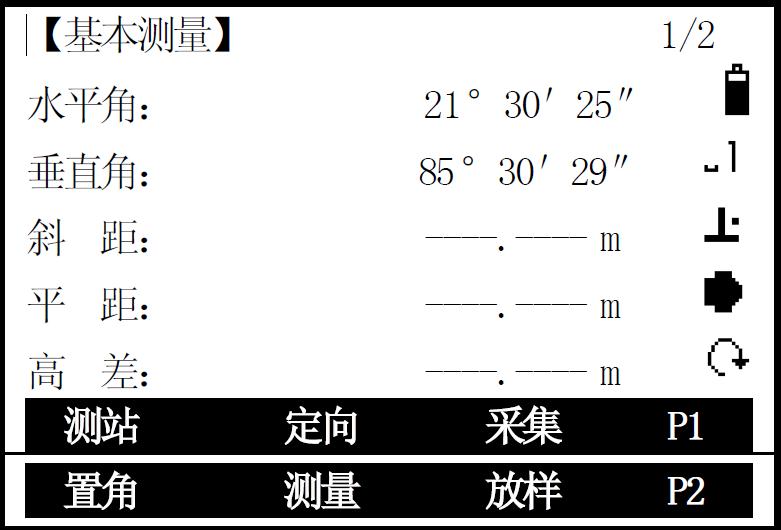

基本測量分兩頁顯示和兩頁功能菜單，包括了所有常用的測量功能，如角度測量、距離測量以及坐標測量。顯示如下圖所示：
▌
在這個界面“1/2”，按F4[P1]或[P2] 可以切換F1 至F3 的按建功能。
按[翻頁]鍵可顯示“2/2”界面。

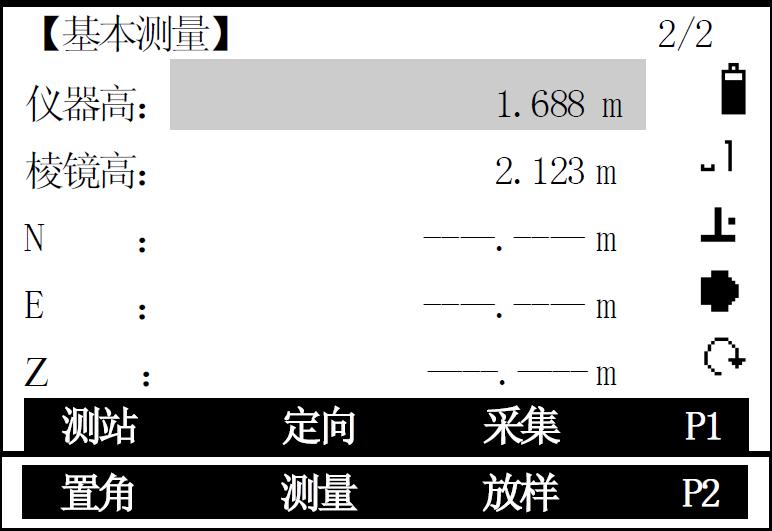

如圖這個界面“2/2”可以顯示NEZ的坐標值，還可以設置儀器高和棱鏡高。
按F4[P1]或[P2] 可以切換F1至F3的按建功能。
按[翻頁]鍵可回到“1/2”界面。
▌
基本測量第一頁“1/2”中：“．”，“－”，“0～9”都定義成了功能的快捷鍵。
分別為：
● “0”鍵： 置角功能。● “．”鍵： 測量功能。
● “－”鍵：放樣功能。● “1”鍵： 后方交會功能。
● “2”鍵： 懸高測量功能。● “3”鍵： 對邊測量功能。
● “4”鍵： 面積測量功能。● “5”鍵： 道路功能。
● “7”鍵： 測站功能。● “8”鍵： 定向功能。
● “9”鍵： 采集功能。
▌

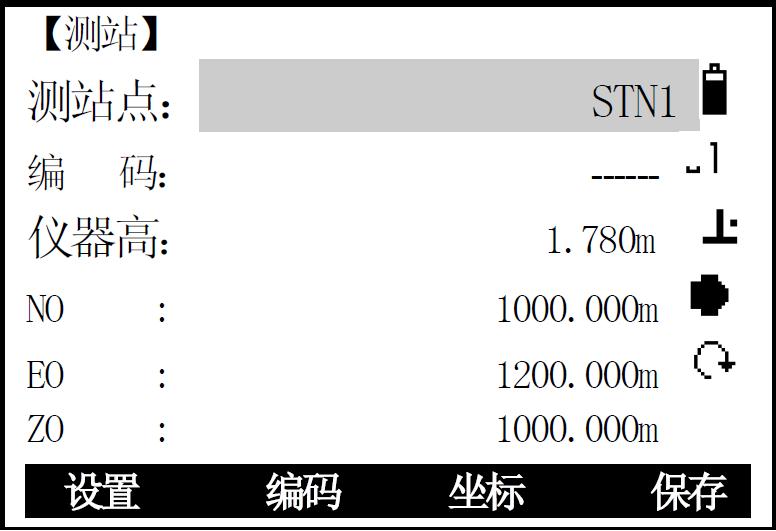

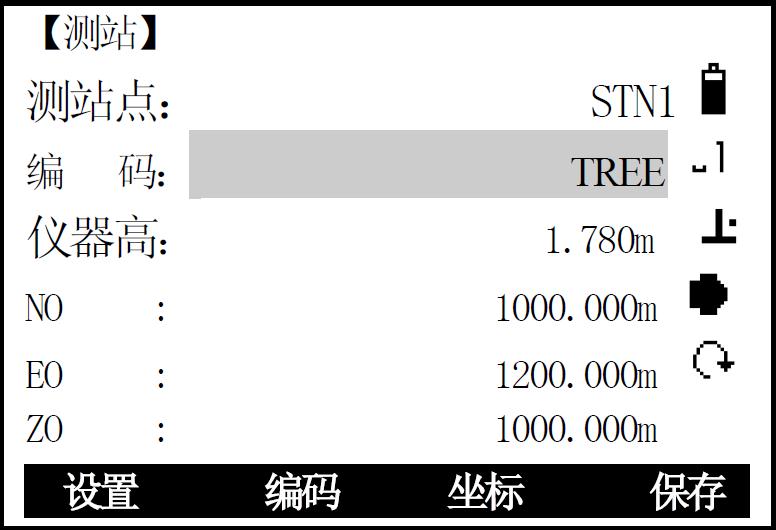

基本測量界面P1 功能頁中按F1[測站]。
▌
屏幕顯示當前測站點的信息。
用戶可以用上下導航鍵移動光標到所需編輯的測站點元素上直接輸入：測站點名、測站的編碼、儀器高和NEZ坐標。
▌

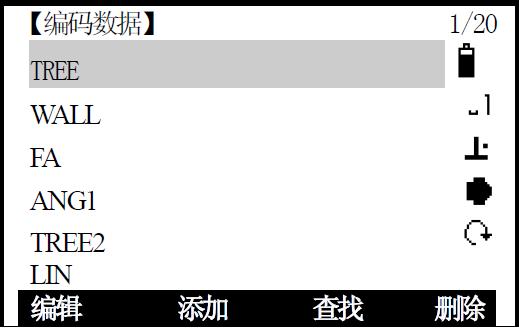

F2[編碼] 進入下圖：
進入編碼文件，可以調用已存儲的編碼或添加新編碼。
在此界面可以用上下導航鍵選擇編碼，然后按ENT鍵確定返回。用左、右導航鍵可翻頁查找編碼。
▌

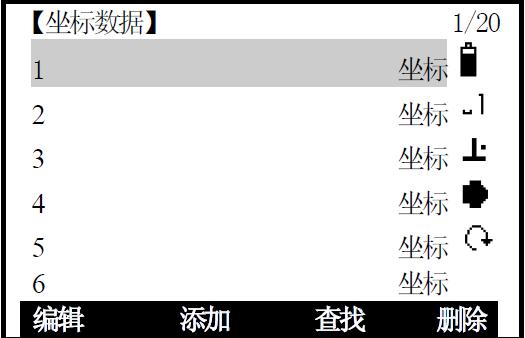

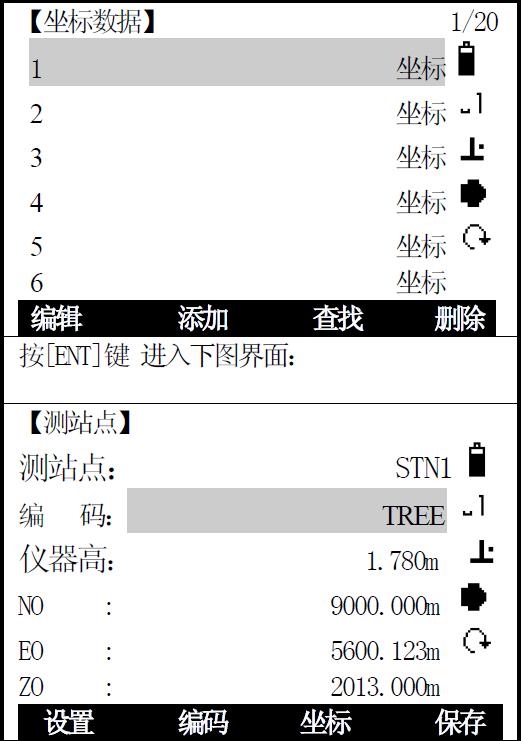

在【測站】界面可以按F3[坐標]，進入到調用坐標文件中，調用文件中的坐標點設為測站點。
▌
這些坐標數據是“調用坐標文件”中的坐標。在這個界面下用上下導航鍵或F3[查找]功能選擇所需的坐標點，然后按ENT鍵確認。
●左右導航鍵可翻頁查找數據。
●.右上角的“1/20”顯示中，“1/”代表光標選中坐標點在文件中的序號，“20”代表文件中坐標的總數。
●確認測站信息正確后，可以按F1[設置]或F4[保存]，完成設置測站點。兩者區別在于F1[設置]只設置測站不存儲數到文件中。而F4[保存]除了設置測站，還會將數據記錄到所選的存儲測量文件和坐標文件中。
●調用坐標文件中不會有重名點。
▌

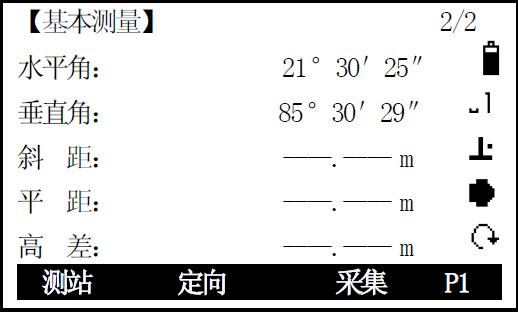

基本測量界面P1 功能頁中按F2[定向]。
▌

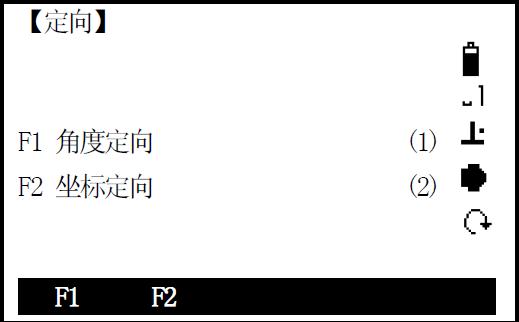

按F2[定向] 進入下圖界面：
定向有兩種方法：
1. 角度定向
2. 坐標定向
▌

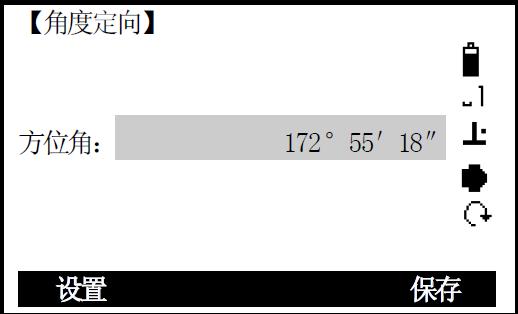

按F1 或數字鍵 [1] 選擇“角度定向”如下圖：
●例如輸入172°55′18″，其中“°”、“′”、“″”用小數點[ .]鍵輸入。
●F1[設置] 只是設置方位角，不記錄數據。
●F2[保存] 設置方位角，還會在存儲測量文中記錄后視數據。因為沒有產生坐標，所以不會在存儲坐標文件中記錄坐標數據。
▌

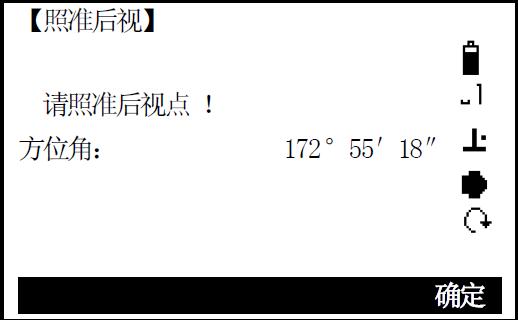

按F1[設置] 或F4 [保存] 如下圖：
按F4[確定]完成后視定向。
按[ESC]退出設置。
▌
如右圖界面P1 功能頁中按F2[定向]：
▌

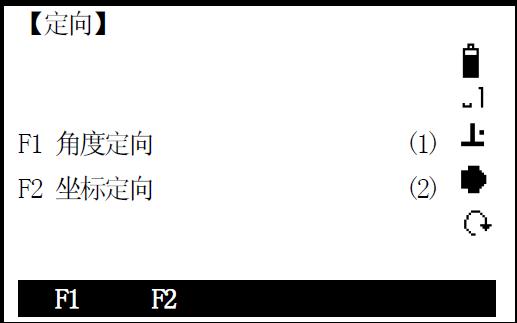

按F1[后視] 進入下圖界面：
定向有兩種方法：
1.角度定向
2.坐標定向
▌

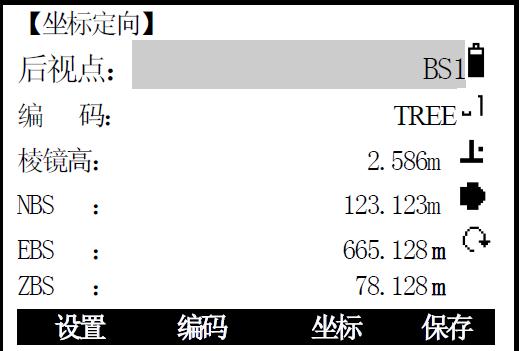

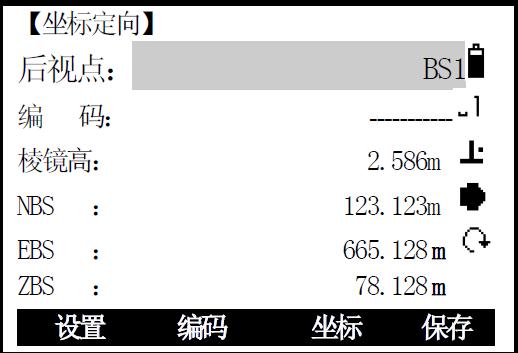

按F2 或數定鍵 [2] 選擇“坐標定向”如下圖：
屏幕顯示當前后視點的信息。
●用戶可以用上下導航鍵移動光標到所需編輯的后視點元素上直接輸入：后視點名、后視點編碼、棱鏡高和NEZ坐標。
▌

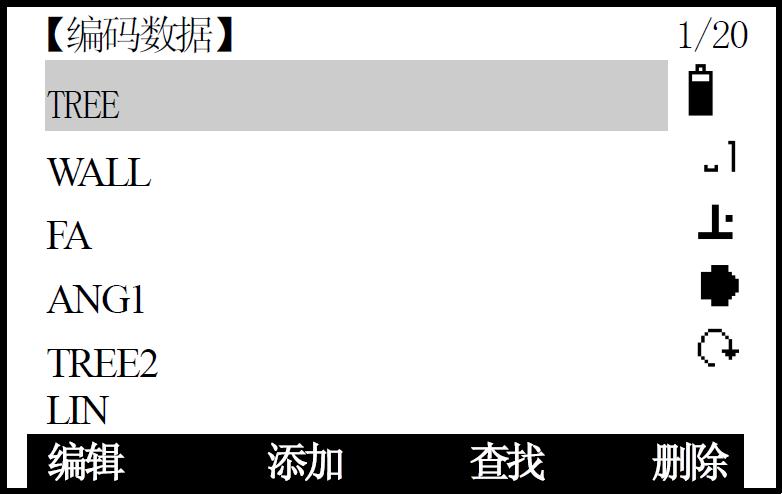

如需要到編碼文件中調用編碼按F2[編碼] 進入下圖：
●可以調用已存儲的編碼或添加新編碼。
●在此界面可以用上下導航鍵選擇編碼，然后按ENT鍵確定返回。
●用左、右導航鍵可翻頁查找編碼。
▌
按ENT鍵返回【坐標定向】
如果需要到調用(坐標)文件中，調用坐標來作為后視點
▌
F3 [坐標]按F3[坐標] 進入下圖
●這些坐標數據是“調用坐標文件”中的坐標。在這個界面下用上下導航鍵或F3[查找]功能選擇所需的坐標點，然后按ENT鍵確認。
●左右導航鍵可翻頁查找數據。
●右上角的“1/20”顯示中，“1/”代表光標選中坐標點在文件中的序號，“20”代表文件中坐標的總數。
▌

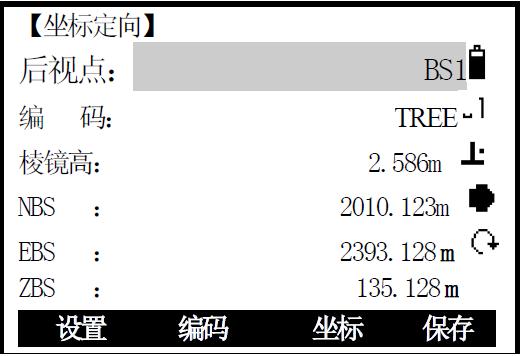

按[ENT]鍵確定已選坐標進入下圖
●確認后視點信息正確后，可以按F1[設置]或F4[保存]，完成設置測站點。
●兩者區別在于：
F1[設置]只設置測站不存儲數到文件中。
而F4[保存]除了設置后視，還會將數據記錄到所選的存儲測量文件和坐標文件中。
▌

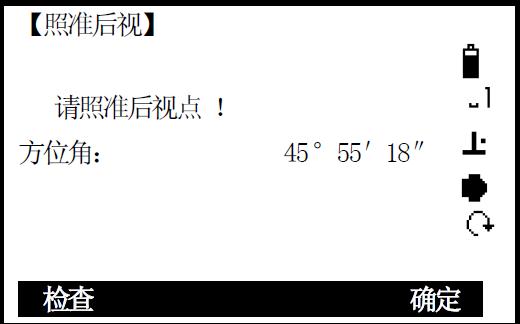

確認后視點F1或F4 按F1或F4進入下圖
●按F4[確定]完成后視定向。
●按[ESC] 退出設置。
●按F1[檢查] 可通過對后視點的測量檢查后視坐標點。
▌

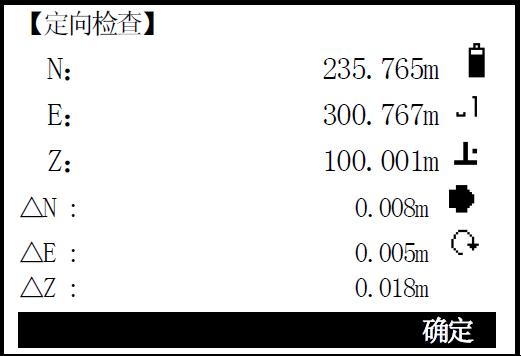

按F1[檢查]，測后視點進入下圖：
●照準后視，測量得到與后坐標的差值：
●△N : 表示北坐標的差值。
●△E : 表示東坐標的差值。
●△Z : 表示高程的差值。
● 確認無誤后按F4[確定] 完成后視定向。
▌
（完）
